Xi lanh khí SMC MXQ12-30A

Giá tốt nhất: 3.783.000 đ

Hãng sản xuất: SMC

Mã hàng: MXQ12-30A

Tồn kho: Theo yêu cầu kỹ thuật

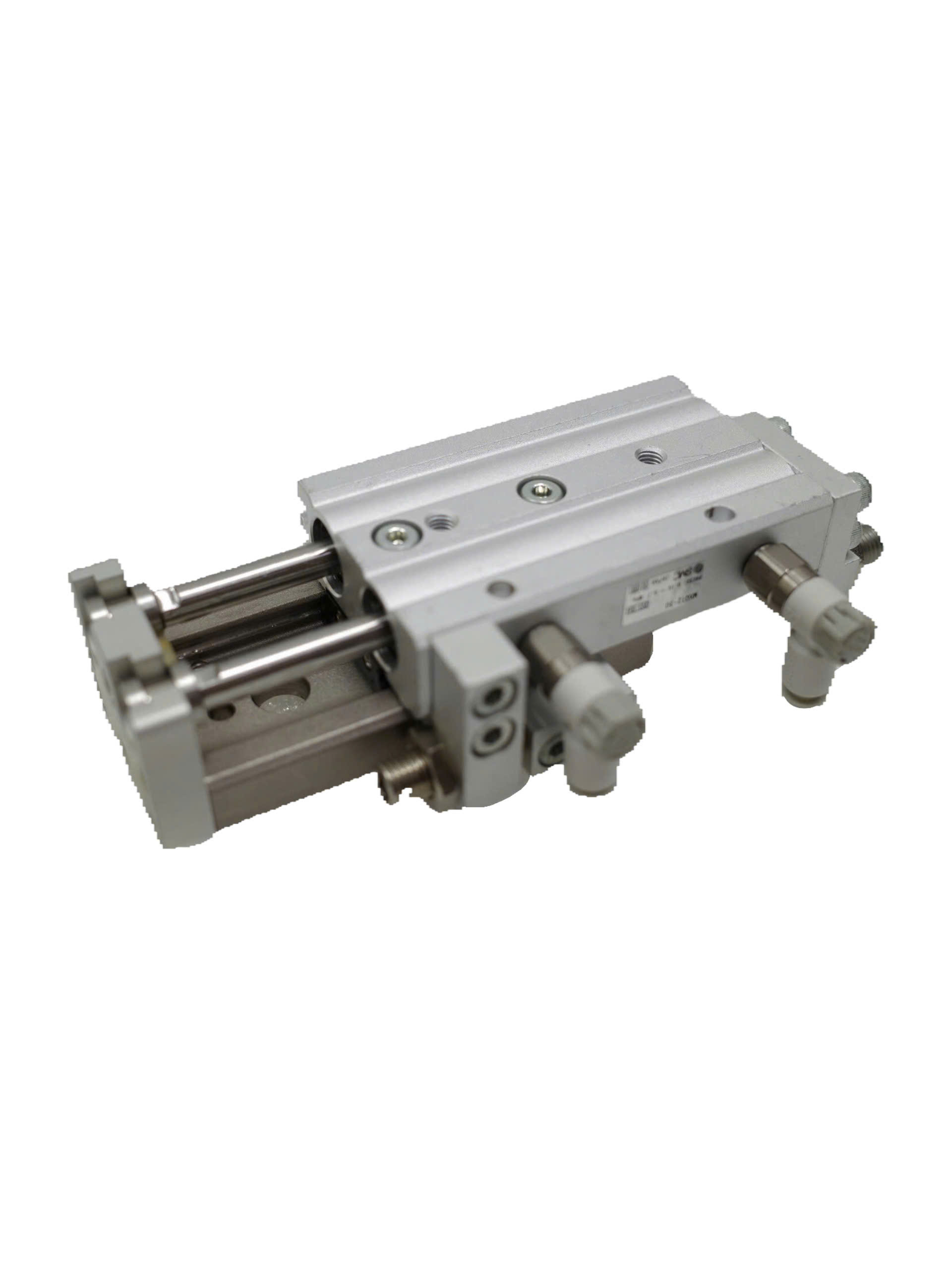

SMC MXQ12-30A là bàn trượt khí dẫn hướng tích hợp (precision slide table) thuộc dòng MXQ Series, với bore 12 mm và hành trình 30 mm. Sản phẩm kết hợp ray dẫn và bảng trượt trong một khối, sử dụng ổ lăn tự tuần hoàn để đảm bảo độ cứng và độ chính xác cao trong chuyển động tuyến tính. MXQ12-30A được thiết kế cho các ứng dụng tự động hóa đòi hỏi độ song song và vuông góc nghiêm ngặt, phù hợp cho hệ thống lắp ráp, định vị và chuyển động nhỏ gọn.

Số lượng:

cái / pcs

Thêm vào giỏ hàng Click chọn để so sánh

Dòng sản phẩm
:
Bàn trượt khí (Precision Slide Table)
Bore (đường kính trục)
:
12 mm
Hành trình (stroke)
:
30 mm
Áp suất làm việc
:
0,15 – 0,7 MPa
Áp suất phá hủy
:
~1,05 MPa
Tốc độ làm việc của piston
:
50 – 500 mm/s
Ren port
:
M5 (theo thông số dòng)
Nhiệt độ môi trường hoạt động
:
–10 °C đến +60 °C
Tùy chọn giảm chấn & hành trình
:
ó thể điều chỉnh hành trình & lắp stopper
Ưu điểm cơ cấu
:
Tích hợp ray dẫn hướng + bảng trượt, ổ lăn tuần hoàn

Chưa có bài đánh giá nào, hãy là người đầu tiên

Viết đánh giá

Được 5 sao dựa trên 0 lượt đánh giá.

5 star

4 sao

3 sao

2 sao

1 sao

Đang cập nhật tài liệu

Phasellus accumsan cursus velit. Pellentesque egestas, neque sit amet convallis pulvinar, justo nulla eleifend augue, ac auctor orci leo non est. Sed lectus. Sed a libero. Vestibulum eu odio.

Maecenas vestibulum mollis diam. In consectetuer turpis ut velit. Curabitur at lacus ac velit ornare lobortis. Praesent ac sem eget est egestas volutpat. Nam eget dui.

Maecenas nec odio et ante tincidunt tempus. Vestibulum suscipit nulla quis orci. Aenean tellus metus, bibendum sed, posuere ac, mattis non, nunc. Aenean ut eros et nisl sagittis vestibulum. Aliquam eu nunc.

Maecenas vestibulum mollis diam. In consectetuer turpis ut velit. Curabitur at lacus ac velit ornare lobortis. Praesent ac sem eget est egestas volutpat. Nam eget dui.

Mô tả sản phẩm

Giới thiệu chung

Bàn trượt khí MXQ12-30A là loại precision slide table trong dòng MXQ của SMC, tích hợp cả ray dẫn hướng và bảng trượt trong cùng một cụm để giảm sai lệch lắp đặt. SMC thiết kế để tách lực chịu tải khỏi chuyển động piston, giúp hoạt động mượt mà và chính xác hơn.

Đặc điểm nổi bật

Kết cấu tích hợp: Ray dẫn và bảng trượt gắn liền, giúp giảm sai lệch do lắp đặt và tăng độ đồng tâm giữa các thành phần.

Dẫn hướng ổ lăn tuần hoàn: Cơ chế ổ lăn tự tuần hoàn (recirculating bearings) giúp tách lực ma sát giữa bi và phần chịu tải, giữ độ chính xác trong thời gian dài.

Điều chỉnh hành trình và giảm chấn: Cho phép điều chỉnh hành trình trong phạm vi từ 0 đến khoảng 5 mm để tinh chỉnh vị trí cuối, và có thể tích hợp giảm chấn (rubber/metal stopper) để giảm va đập.

Thiết kế song song và vuông góc cao: Đáp ứng yêu cầu song song và vuông góc nghiêm ngặt trong các ứng dụng truyền động tuyến tính.

Tích hợp gắn cảm biến hành trình: Có thể gắn auto switch để giám sát vị trí di chuyển của bảng trượt.

Khả năng chịu áp suất và tốc độ: Hoạt động ở áp suất từ 0,15 đến 0,7 MPa và có thể chịu áp suất phá hủy khoảng 1,05 MPa. Tốc độ piston đề xuất từ 50 đến 500 mm/s.
