Tổng quan về giác hút chân không: Phân loại, nguyên lý và ứng dụng thực tế

Giới thiệu chung về giác hút chân không

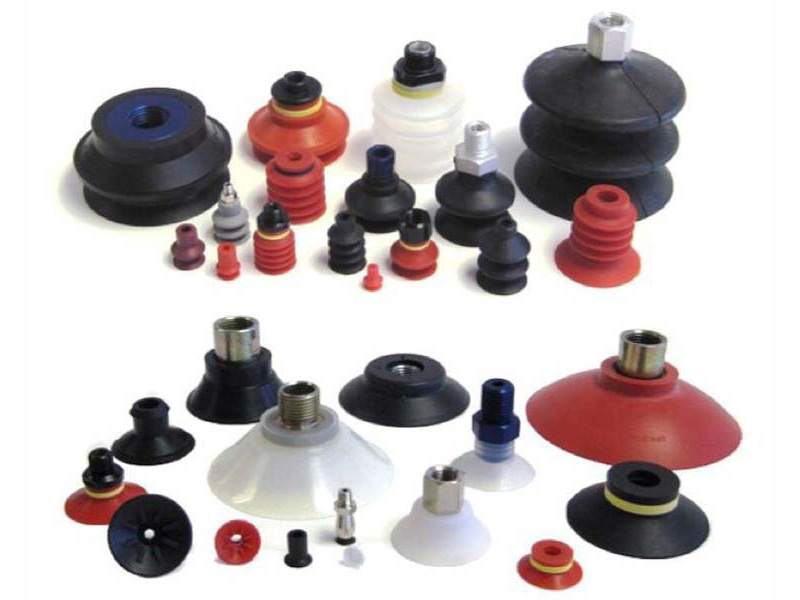

Giác hút chân không (vacuum pad) là thiết bị sử dụng lực hút do chân không tạo ra để giữ và vận chuyển vật thể. Thiết bị này thường được kết hợp với các bộ tạo chân không như ejector hoặc bơm chân không, và có vai trò thiết yếu trong các hệ thống pick & place, robot gắp hàng, dây chuyền đóng gói,…

Các thương hiệu phổ biến cung cấp giác hút chân không:

• PISCO – Nhật Bản: Chuyên các loại giác hút với vật liệu đa dạng, phù hợp nhiều môi trường.

• SMC – Nhật Bản: Đa dạng chủng loại, kích thước, độ bền cao, dễ tích hợp.

• CKD – Nhật Bản: Tích hợp nhiều công nghệ tiên tiến, phù hợp môi trường sản xuất sạch.

Cấu tạo và nguyên lý hoạt động của giác hút chân không

Cấu tạo cơ bản

Một giác hút chân không thường bao gồm 3 phần chính:

• Phần đệm hút (Pad/Cup): Tiếp xúc trực tiếp với vật thể. Có thể là dạng phẳng, xếp, oval hoặc dạng đặc biệt.

• Phần nối (Fitting): Kết nối với đường ống dẫn chân không hoặc van điều khiển.

• Vật liệu: Có thể là silicon, urethane, NBR, FKM... tùy vào ứng dụng và môi trường sử dụng.

Nguyên lý hoạt động

Giác hút hoạt động dựa trên nguyên lý chênh lệch áp suất:

• Khi không khí bên trong giác hút được rút ra bằng nguồn chân không, áp suất trong giác hút giảm thấp hơn áp suất khí quyển bên ngoài.

• Lực chênh lệch áp suất này ép bề mặt vật thể vào giác hút, tạo ra lực giữ chắc chắn và an toàn.

Phân loại giác hút chân không phổ biến

Theo hình dạng

▸ Loại phẳng (Flat type)

• Dành cho bề mặt nhẵn, vật cứng.

• Ưu điểm: tốc độ gắp nhanh, lực hút mạnh, ít biến dạng.

▸ Loại xếp (Bellows type)

• Có thể co giãn, thích hợp cho bề mặt cong hoặc không đều.

• Giúp hấp thụ dao động và điều chỉnh độ cao khi tiếp xúc.

▸ Loại elip (Oval type)

• Tối ưu cho vật dài, hẹp hoặc dạng tấm.

• Tăng diện tích tiếp xúc, cải thiện độ ổn định.

Theo vật liệu chế tạo

▸ Silicon

• Chịu nhiệt cao, không độc, thích hợp với ngành thực phẩm, điện tử.

• Mềm, dễ tạo kín.

▸ Urethane

• Bền, đàn hồi cao, chống mài mòn tốt.

• Phù hợp cho ngành đóng gói, cơ khí.

▸ NBR / FKM

• Chịu dầu, chịu hóa chất nhẹ.

• Ứng dụng trong môi trường có tiếp xúc với dầu máy, dung môi.

Theo tính năng và cấu tạo mở rộng

• Loại tích hợp lọc bụi: giúp kéo dài tuổi thọ hệ thống.

• Có giảm chấn: tăng độ ổn định khi gắp vật nặng.

• Kết nối nhanh: giúp thay thế nhanh trên dây chuyền.

Ứng dụng thực tế trong các ngành công nghiệp

Ngành điện tử

• Gắp và di chuyển linh kiện điện tử nhỏ, IC, bảng mạch PCB, màn hình điện thoại, laptop.

• Yêu cầu độ sạch cao, không làm trầy xước sản phẩm.

Ngành bao bì – đóng gói

• Dùng để gắp các hộp giấy, túi ni lông, túi hút chân không, bao bì mềm.

Ngành thực phẩm

• Gắp thực phẩm đóng hộp, bánh, chai lọ, khay nhựa…

• Cần loại vật liệu đạt chuẩn vệ sinh như silicon.

Ngành ô tô – gia công kim loại

• Dùng nâng, xoay tấm kim loại, kính xe, linh kiện nặng.

• Yêu cầu giác hút lực lớn và bền bỉ.
